Macchina per piegatura automatica servo bush

La macchina per piegatura Servo Busbar è una potente attrezzatura per la moderna elaborazione di precisione industriale. L'apparecchiatura adotta un sistema di trasmissione del servomozione, che può controllare accuratamente la velocità e l'accuratezza della posizione. In termini di controllo della velocità, l'attrezzatura funziona bene. Può non solo individuare rapidamente, ridurre efficacemente il ciclo di elaborazione e migliorare l'efficienza della produzione, ma anche regolare agevolmente la velocità durante la flessione, in modo che la piastra sia stressato uniformemente, riduca i difetti di deformazione e affrontino facilmente le esigenze di elaborazione delle piastre di materiali e spessori diversi, migliorando notevolmente la flessibilità di elaborazione. Il controllo dell'accuratezza della posizione è il suo punto di vista. L'encoder e il sistema di controllo ad alta risoluzione del motore servo possono realizzare un posizionamento accurato dell'attrezzatura e la dimensione della flessione e l'angolo corrispondono rigorosamente al preimpostazione per garantire una qualità del prodotto stabile. Le forme complesse di buste in busar possono anche essere facilmente elaborate, soddisfacendo completamente i rigorosi requisiti delle industrie elettriche, elettroniche e di altro tipo per manifatturiero di buste di alta precisione ...

Invia la tua richiesta

Descrizione

Descrizione dei prodotti

Macchina per piegatura automatica servo bush

1. Eccellente performance della macchina per piegatura a tre stazioni Servo Busbar. Nella moderna produzione industriale, i requisiti per l'accuratezza, l'efficienza e la flessibilità della lavorazione della barra bus sono in aumento. Con la sua tecnologia avanzata e le prestazioni eccellenti, la macchina per piegatura Servo Busbar è diventata un'attrezzatura chiave nel campo dell'elaborazione di Busbar. Il design a tre stazioni, vale a dire la stazione di piegatura, la stazione di taglio e la stazione di punzine sono dotati di sistemi di servo indipendenti, che ha portato nuovi cambiamenti e vantaggi all'elaborazione di Busbar.

Busbar Processing Machines

2. L'attrezzatura può essere personalizzata concoloreElogoCambiamenti e qualsiasi unità del taglio/piegatura/punzonatura delle tre stazionipuò scegliere di aggiungere un servos system, Supporto di personalizzazione.

Automatic Busbar Machine

Parametro tecnico

Macchina busbar automatica: dscnc -50 zps

Pugni
Forza di punzonatura massima (KN): 500
Gamma di perforazione (millimetri): ф 4.3 ~ ф 36
taglio
Forza di taglio massima (KN): 800
Flessione
Forza di piegatura massima (KN): 500
Spessore massimo (mm) * larghezza massima (mm): 16x260
Dimensioni complessive (mm): 2100 * 1710 * 1670
Requisiti di alimentazione (v/f):380 V, 220 V, 415 V può essere personalizzato

Energia:3*5,5kw

Touch screen:Sistema CNC Siemens

Componenti principali:PLC, motore, pompa

Dimensioni (lunghezza x larghezza x altezza):2100*1710*1670

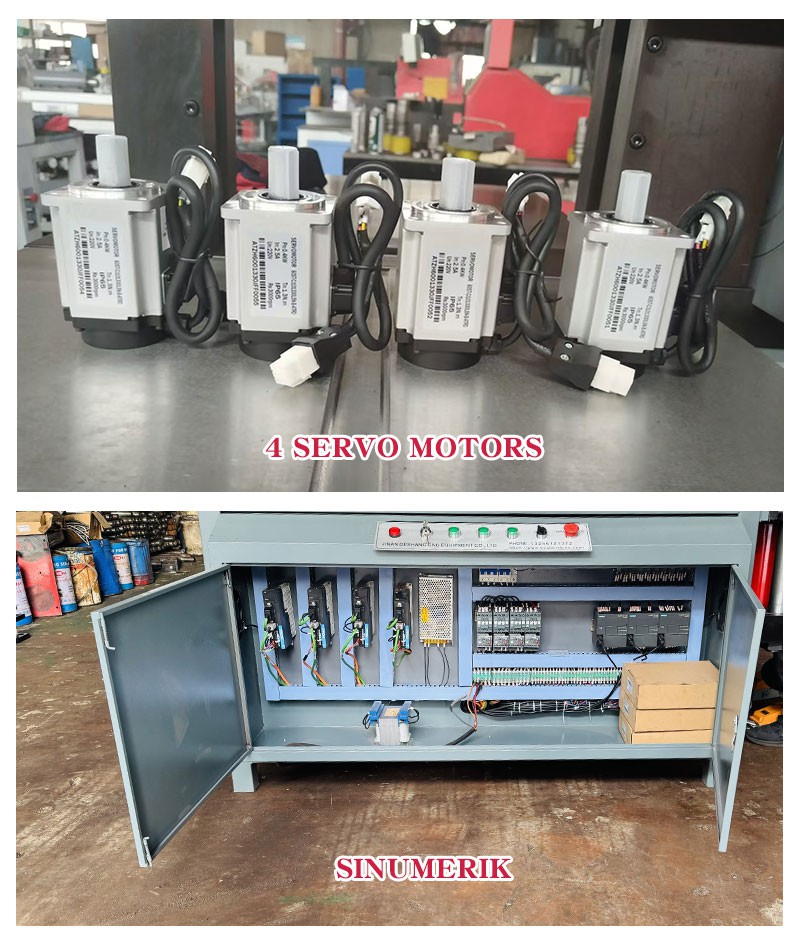

Servo Impostazione della quantità:4

Efficace tratto di assetto a punzonatura:1200 mm
Efficace tratto di asse x-asse:2200 mm

Caratteristiche dei prodotti

Macchina per piegatura automatica servo bush

Una breve introduzione al sistema Servo Servo a tre stazioni

Ⅰ,Servo System of Bending Station
La flessione è un collegamento cruciale nell'elaborazione di Busbar. Il servo sistema della stazione di piegatura della macchina per flessione della barra dei servomoli può ottenere un controllo angolare di flessione estremamente preciso attraverso il controllo di posizione ad alta precisione e la regolazione della velocità. Le macchine di flessione tradizionali si basano spesso su stampi meccanici e regolazione manuale ed è difficile garantire la coerenza degli angoli di flessione, mentre il sistema servo può essere accurato in diversi luoghi decimali, migliorando notevolmente l'accuratezza e la qualità del prodotto.

Ⅱ, Servo System della stazione di taglio

Nell'elaborazione di Busbar, l'accuratezza del taglio influisce direttamente sulla qualità e l'efficienza della successiva elaborazione. Il sistema di cesoie del servo adotta un servizio motore servo avanzato, che può raggiungere un'azione di taglio ad alta velocità e ad alta precisione. Il servos system può controllare accuratamente la posizione e la corsa dello strumento di taglio per garantire l'accuratezza della dimensione di taglio.
Ⅲ, Servo System of Punching Station
La punzonatura è un processo importante nell'elaborazione di Busbar per ottenere funzioni come la connessione elettrica e la fissazione. Il sistema servo della stazione di punzine della macchina per flessione del servo Busbar porta una maggiore precisione ed efficienza all'operazione di punzonatura. Il servo sistema può colpire i buchi di varie specifiche e forme sulla barra bus per soddisfare diversi requisiti di progettazione controllando con precisione il movimento su e giù e il posizionamento del pugno.

Ⅳ, tre persone che lavorano insieme in tre stazioni
Le tre stazioni possono funzionare contemporaneamente senza interferire tra loro. La Busbar può completare più procedure di elaborazione come flessione, taglio e punzonatura su un dispositivo in sequenza, senza la necessità di maneggevolezza e serraggio frequenti tra diversi dispositivi, riducendo gli errori e gli sprechi di tempo nei collegamenti intermedi.
