Macchina per la lavorazione di sbarre collettrici con tappo automatico con servomotore
Il prodotto dispone di tre stazioni di lavorazione per punzonatura, cesoiatura e piegatura ed è progettato con tre sistemi idraulici indipendenti. Le stazioni di punzonatura, cesoiatura e piegatura possono funzionare contemporaneamente.
Descrizione
Descrizione del prodotto

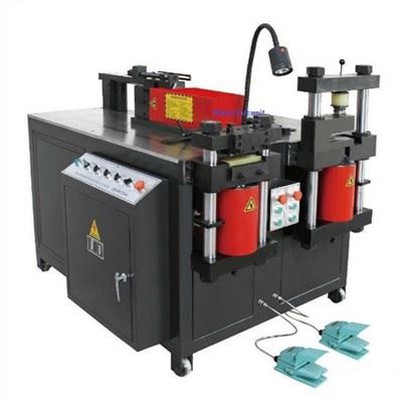

Macchina per la lavorazione di sbarre collettrici con tappo automatico con servomotore
503ESK-PLa prodotto dispone di tre stazioni di lavorazione per punzonatura, cesoiatura e piegatura,
ed è progettato con tre sistemi idraulici indipendenti. La punzonatura, la cesoiatura e
le stazioni di piegatura possono lavorare contemporaneamente.
(1) La stazione di punzonatura controlla le coordinate di punzonatura tramite servomotori e PLC,
consentendo il posizionamento e la punzonatura continui di pezzi porosi, in modo efficiente e preciso.
(2) La stazione di taglio controlla automaticamente la dimensione del blocco di taglio tramite servomotori e PLC,
rendendolo conveniente ed efficiente.
(3) La stazione di piegatura controlla la lunghezza di piegatura tramite un servomotore e la localizza automaticamente
la posizione di blocco del materiale e può realizzare un programma per individuare più angoli e posizioni di piegatura.
Parametri tecnici
|
Funzionalità |
Unità |
503ESK-P |
|
Elaborazione di punzonatura |
Forza massima di punzonatura (KN) |
500 |
|
Gamma di punzonatura (㎜) |
ф 4.3~ф 36 |
|
|
Spessore massimo (mm) |
16 |
|
|
Larghezza massima (mm) |
260 |
|
|
Lavorazione a taglio |
Forza di taglio massima (KN) |
800 |
|
Spessore massimo (mm) |
16 |
|
|
Spessore massimo (mm) |
260 |
|
|
Lavorazione di piegatura |
Forza di flessione massima (KN) |
500 |
|
Larghezza massima (mm) |
260 |
|
|
Spessore massimo (mm) |
16 |
|
|
Dimensioni complessive |
mm |
1980*1710*1670 |
|
Potenza del motore |
chilowatt |
3×5,5KW |
|
peso della macchina |
KG |
2350KG |
|
Requisiti di alimentazione |
V/F |
380V,220V,415V Personalizzabili |
|
Numero di servi |
impostato |
4 |
|
Corsa effettiva dell'asse Y di punzonatura |
mm |
1200 mm |
|
Corsa effettiva dell'asse X di punzonatura |
mm |
350 mm |
|
Corsa effettiva dell'asse X del taglio |
mm |
1200 mm |
|
Corsa di arresto di piegatura |
mm |
1200 mm |
Dettagli del prodotto
Adozione del sistema di controllo del materiale di arresto servo, suddiviso in:
modalità di taglio,modalità di punzonatura e modalità di piegatura
▶ Modalità di taglio come mostrato in figura:
(1) Impostare la stessa lunghezza per tagliare più pezzi
(2) Impostare lunghezze diverse per tagliare pezzi multipli e pezzi singoli di lunghezze diverse.
La modalità di punzonatura è mostrata in figura:
(1)Imposta più fori irregolari con coordinate diverse e inserisci direttamente le coordinate
(2) Impostare una varietà di modelli: 1 foro, 2 fori, 4 fori, ecc. È semplice ed efficiente applicare direttamenteIl template.
La modalità di piegatura è mostrata in figura:
(1) L'interfaccia utente è intuitiva e facile da capire.
(2) Prestazioni stabili e facilità d'uso
(3) Elevata precisione di piegatura e buona ripetibilità operativa
Caratteristiche del prodotto
Stazione di taglio:
Struttura a doppia colonna a taglio, sezione piatta, senza sprechi, senza sbavature negli angoli collassati. Nessuna sbavatura,
nessun angolo crollato.
Stazione di punzonatura:
Si tratta di un giradischi a sei modalità, realizzato in ghisa duttile, che non necessita di cambiare stampi,
riduce il funzionamento errato dovuto a frequenti cambi di stampo e riduce il tasso di danneggiamento degli stampi.
La giostra è una parte integrante, che garantisce l'assoluto allineamento della parte superiore e inferiore
modella e migliora la concentricità degli stampi e la durata degli stampi lo è
notevolmentemigliorato.
Stazione di piegatura:
La struttura di piegatura chiusa la rende più uniforme durante l'elaborazione della piegatura piana e della goffratura.
Migliorare notevolmente la precisione di posizionamento ripetuto nella produzione di massa. Adotta anche il funzionamento a doppio strato
tavolo, che realizza il vero senso di tre postazioni di lavoro che lavorano contemporaneamente senza influenzare
l'un l'altro.
Controllo PLC:
Adottando un sistema informatico Siemens completo, il controllo CNC è ottenuto attraverso la cooperazione
di PLC e sensori di spostamento, rendendo la piegatura più precisa. L'apparecchiatura automaticamente
calcola la lunghezza di taglio, l'angolo di piegatura e il punto di piegatura, semplificando l'operazione
e facile da usare.
Visualizzazione del campione
Applicazione del prodotto
La macchina sbarre è adatta principalmente per l'industria manifatturiera di alta e bassa tensione
quadrie trasformatori e viene utilizzato per aggiungere specifiche alle sbarre in rame e alluminio.
2. Qual è il tempo di consegna?
Entro 5 giorni lavorativi dopo il deposito.
3. Qual è il tuo alimentatore?
Potremmo personalizzarlo in base all'alimentazione elettrica del tuo paese.
4. Qual è la quantità minima dell'ordine?
Un set.
5. Tutte le etichette e le istruzioni della macchina sono in inglese?
SÌ. Le etichette sulla macchina e i manuali sono scritti in inglese.
6. Quali altre macchine per la lavorazione delle sbarre forniamo?
Vi forniamo molteplici opzioni: avvolgitrice per sbarre collettrici, smussatrice per sbarre collettrici,
